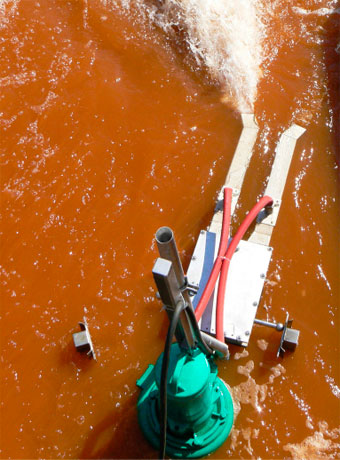

HSSR-Kompakt
- Hydro-mechanischer Schwenk-Strahlreiniger -

Spülstoßfreie Sohlreinigung von Speicherbecken
- Robuster Aufbau
- Kompakte Einheit
- Leistungen bis 30 kW
- Variabler Schwenkbereich
- Optimale Lufteinmischung
- Ohne separaten Schwenkmotor
- Optimale Anpassung an bauliche Gegebenheiten
- Modular einsetzbar bis Sohloberflächen von 1.800 m²
- Umschaltung der Schwenkeinrichtung auf mechanischem Wege
Herausforderung:
Innerhalb des Ableitungssystems werden für Mischwasserabfluss-Spitzen bei Starkregenereignissen Speicherräume (Regenbecken, Stauraumkanäle) vorgesehen, die eine Pufferung zum Schutze der Reinigungsanlage und zur Minimierung von Entlastungen in die Vorflut bewirken. Während des Einstauereignisses sedimentieren Grobstoffe auf der Speicherraumsohle, so dass sich dort eine Schlammschicht ausbildet. Diese Ablagerungen müssen aus betrieblichen sowie hygienischen Gründen manuell oder automatisch entfernt und wenn möglich der Kläranlage zugeführt werden. Die automatische Reinigung stellt besonders unter hygienischen und finanziellen Aspekten das Mittel der Wahl dar, wobei vor allem eine spülstoßfreie Sohlreinigung den sicheren Betrieb der nachgeschalteten Reinigungseinrichtungen gewährleistet.
Lösung:
Für die spülstoßfreie Sohlreinigung eignen sich speziell Strahlreiniger, die den gesamten Speicherrauminhalt durchmischen, so dass dieser anschließend abgeleitet werden kann. Schwenk-Strahlreiniger haben gegen- über der starren Anordnung jedoch noch die Vorteile, dass ihre Reini- gungsleistung nahezu unabhängig von der Beckengeometrie und von Becken- einbauten ist und i. a. einen geringeren Energiebedarf benötigt.
Typen- und Leistungsübersicht
| Typ |
Leistung |
Anzahl* |
Sohloberfläche* |
| HSSR-K 1 / HSSR-F 1 |
bis 5 kw |
1 |
bis 200 m² |
| HSSR-K 3 / HSSR-F 3 |
bis 15 kw |
1 |
bis 600 m² |
| HSSR-K 5 / HSSR-F 5 |
bis 25 kw |
1 |
bis 1000 m² |
| HSSR-K 6 / HSSR-F 6 |
bis 30 kw |
1 |
bis 1200 m² |
| HSSR-K 2 / HSSR-F 2 |
bis 10 kw |
2 |
bis 700 m² |
| HSSR-K 4 / HSSR-F 4 |
bis 20 kw |
2 |
bis 1400 m² |
* ist abhängig von der Beckengeometrie
HSSR-Kompakt:

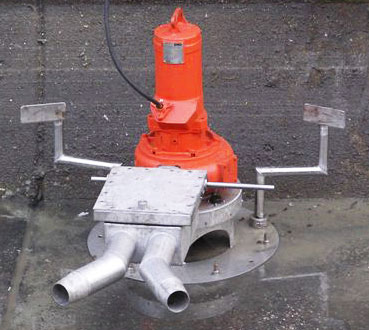

Der HSSR-Kompakt zeichnet sich durch seine direkte Kopplung von schwenkender Pumpe und Doppel-strahlrohr aus. Die Strahlrohre sind so geformt, dass der Drehimpuls durch den zur Reinigung eingesetzten Wasserstrahl verursacht wird, wobei in Abhängigkeit der Drehrichtung nur jeweils ein Strahlrohr in Betrieb ist. Für die Verwirbelung und Belüftung der suspendierten Grobstoffe im Speicherraum und damit für die Reinigungswirkung ist die Gestaltung der Zweistoffdüse für die Gasansaugung von entscheidender Bedeutung.

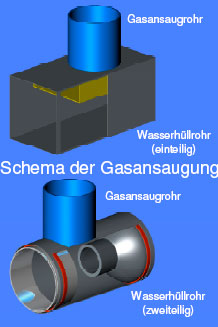

Im HSSR-Kompakt, genauso wie im HSSR-Flexibel, bei dem in Abhängigkeit der Wasserführung die Pumpe und die Stahlrohre getrennt angeordnet sind (kann mit ziehbarer Pumpe ausgeführt werden), wird eine einteilige Luftdüse eingesetzt. Diese weist bei fast gleichem Energie-eintrag ein feineres Blasenbild auf und kann damit eine bessere Resuspendierung der Grobstoffe und Belüftung des zwischengespeicherten Abwassers erzielen. Die Reiniger der HSSR-Serie können je nach Leistungsstufe bis zu einer Sohlreinigungsfläche von 1800 m² eingesetzt werden.
